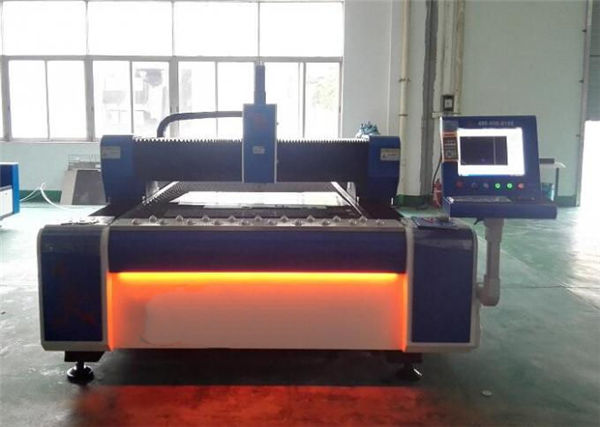

Mașină de tăiere a metalelor cu laser sursa de laser a fibrelor

IP54 Mașini de tăiat laser cu 3 axe laser sursa de fibre laser 380v 50/60 hz

Detalii produs


Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului


Aplicație ::Toate materialele metaliceGrosime de tăiere:SS Upto 12mm, MS Upto 22cm
Tip laser ::Laser cu fibreProdus:Mașină de tăiat cu laser
Latime minima:0.1mmSoftware de control ::Cypcut
Format grafic acceptat:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNume de marcă ::TAIYI LASER
Precizia repetării ::+ -0.03mmTemperatura de Operare::0 ° C-45 ° C
Mod de racire:Racirea apeiSursa laser:Chinezesc sau importat
Voltaj::AC380V ± 10% 50 HZ (60 HZ)Zona de tăiere:3000x1500mm

Introducerea mașinii de tăiat cu laser


Mașina de tăiat cu laser adoptă cei mai avansați producători de tehnologii laser din Germania, Marea Britanie importă o cavitate laser dedicată, are meritele efectului de acoperire și a eficienței de conversie electronico-optice ridicate. În structură, mașina are o structură, are funcții de previzualizare optică și instrucțiuni de focalizare cu un aspect mai estetic și o funcționare mai convenabilă. Mașina este echipată cu cel mai recent sistem de răcire externă cu apă, cu zgomot de rulare foarte scăzut și regulator de temperatură de înaltă precizie, care oferă o garanție fiabilă pentru o funcționare îndelungată.

Caracteristici principale ale mașinii de tăiat cu laser cu fibre


1) Adoptarea faimoasei surse de laser cu fibra de Dlaser din Germania și capul de tăiere cu laser al Mech-ului USA
Sistem de focalizare dinamică, poate tăia și perfora diferite tipuri de materiale metalice cu o precizie ridicată
si viteza mare.
2) Deoarece laserul este transmis prin fibră, nu este nevoie să întrețineți sau să reglați calea optică a laserului.
Reduce foarte mult rata de avarie a mașinilor și prelungește durata de muncă.
3) Zona de tăiere de format mare răspunde cerințelor diverselor tipuri de prelucrare a metalelor.

Specificație


Mediu sursă laserFibră
Interval de tăiere (L * W)3000 mm × 15000 mm
Z cursa axei Z250 mm
Max. viteza de poziționare120 m / min
X, axa Y max. accelera viteza1,0g
Forma de răcireRacirea apei
Lungimea de undă laser1070nm


Puterea de ieșire a sursei laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opțional)

Min. tăiere gol≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)0,2 - 25 mm
Model de șoferServomotor importat
Cerință de putere380V, 50/60 Hz
Temperatura de lucru0-45 ℃
Timp de lucru continuu24 de ore
Greutatea mașiniiAproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentareIP54

Tabel de referință pentru grosimea tăierii


Putere laserGrosime maximă de tăiere
Oțel carbon (mm)Oțel inoxidabil (mm)Aluminiu (mm)Alamă

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Deasupra parametrului numai pentru referință

Utilizate pe scară largă


Folosit pe scară largă în aparatul de bucătărie, cutie de control electrică, dispozitiv de înaltă rezoluție, echipamente mecanice, electrice
echipamente, iluminat, afișe, piese auto, echipamente de afișare, prelucrări hardware și metale.

Imagini detaliate


Nume:Corpul mașinii și accesoriia.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

Eșantioane de tăiere


Instruire


Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):

1. Instrucțiunea video și a utilizatorului în limba engleză pentru a fi oferită pentru instalare, operare, întreținere și fotografiere de probleme și ghid tehnic care va fi oferit de e-mail, fax, telefon / whatsapp / skype // și așa mai departe, când vă întâlniți unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Semnificația parametrilor panoului de control și a software-ului, setarea intervalului de parametri
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare.
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie


a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

Ambalare și transport


1. Nostru caz de lemn este după tratarea fumigării.Necesită inspecția lemnului, economisind timp de livrare.
2. Toate piesele de schimb ale mașinii au fost acoperite de câteva materiale moi, în principal folosind lână de perle.
Evitarea tuturor daunelor care s-ar putea întâmpla în procesul de livrare. Atunci vom acoperi strâns acoperirea din plastic, asigurați-vă că sunt intacte materialele moi acoperite, evitând, de asemenea, rezistența la apă și la rugină.
3. Cel mai important este carcasa din lemn cu cofraj fix.
4. Partea inferioară a carcasei de lemn are un cric ferm de fier, convenabil pentru manipulare și transport.
