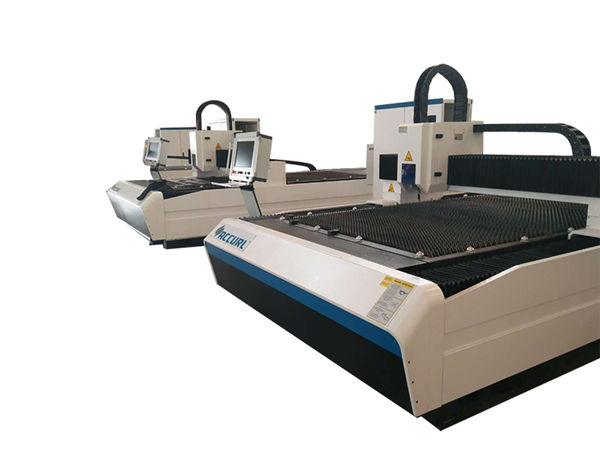

mașini industriale de tăiere cu laser metalice / echipamente de tăiere din oțel

mașini industriale de tăiere cu laser metalice / echipamente de tăiere din oțel

Detalii produs


Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului


Aplicație ::Toate materialele metaliceGrosime de tăiere:SS Upto 12mm, MS Upto 22cm
Tip laser ::Importat laser cu fibre originaleNume:Mașină de tăiat cu fibre laser
Latime minima:0.1mmFormat grafic acceptat:AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Accelerare maximă:1GPrecizia repetării ::+/- 0.03mm
Temperatura de Operare::0 ° C-45 ° CMod de racire:Racirea apei
Greutate (kg):4600Voltaj::AC380V ± 10% 50 HZ (60 HZ)

Avantajul mașinii cu laser pentru fibre


1. Calitate excelentă a căii: punct laser mai mic și eficiență ridicată a muncii, calitate ridicată.
2. Viteza de tăiere mare: viteza de tăiere este de 2-3 ori mai mare decât mașina de tăiat cu CO2 cu aceeași putere.
3. Funcționare stabilă: adoptați lasere de fibre de import la nivel mondial, stabile pe
rformanța, piesele cheie pot ajunge la 100.000 ore;
4. Eficiență ridicată pentru conversia fotoelectrică: în comparație cu mașina de tăiat cu laser CO2, mașina de tăiat cu laser cu fibre are de trei ori eficiența conversiei fotoelectrice.
5. Cost redus: Economisiți energie și protejați mediul. Rata de conversie fotoelectrică este de până la 25-30%. Consum redus de energie electrică, reprezintă doar aproximativ 20% -30% din mașina tradițională de tăiat cu laser CO2.
6. Întreținere scăzută: transmisia liniei de fibre nu necesită reflectarea lentilelor, economisind costurile de întreținere;
7 Operații ușoare: transmisie de linie de fibre, nicio ajustare a căii optice.

Caracteristici principale ale mașinii de tăiat cu laser cu fibre


1) Adoptarea faimoasei surse de laser cu fibra de Dlaser din Germania și capul de tăiere cu laser al Mech-ului USA
Sistem de focalizare dinamică, poate tăia și perfora diferite tipuri de materiale metalice cu o precizie ridicată
si viteza mare.
2) Deoarece laserul este transmis prin fibră, nu este nevoie să întrețineți sau să reglați calea optică a laserului.
Reduce foarte mult rata de avarie a mașinilor și prelungește durata de muncă.
3) Zona de tăiere de format mare răspunde cerințelor diverselor tipuri de prelucrare a metalelor.

Specificație


Mediu sursă laserFibră
Interval de tăiere (L * W)3000 mm × 15000 mm
Z cursa axei Z250 mm
Max. viteza de poziționare120 m / min
X, axa Y max. accelera viteza1,0g
Forma de răcireRacirea apei
Lungimea de undă laser1070nm


Puterea de ieșire a sursei laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opțional)

Min. tăiere gol≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)0,2 - 25 mm
Model de șoferServomotor importat
Cerință de putere380V, 50/60 Hz
Temperatura de lucru0-45 ℃
Timp de lucru continuu24 de ore
Greutatea mașiniiAproximativ 8600 Kgs
Nivelul total de protecție a sursei de alimentareIP54

Tabel de referință pentru grosimea tăierii


Putere laserGrosime maximă de tăiere
Oțel carbon (mm)Oțel inoxidabil (mm)Aluminiu (mm)Alamă

(Mm)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Deasupra parametrului numai pentru referință

Materiale de aplicare


Echipamentele de tăiere cu laser din fibre sunt potrivite pentru tăierea metalelor precum foi de oțel inoxidabil, placă de oțel slab, foaie de oțel carbon, placă de oțel aliat, foaie de oțel de primăvară, placă de fier, fier zincat, foi galvanizate, placă de aluminiu, foi de cupru, foi de alamă, placă de bronz , Placă de aur, Placă de argint, Placă de titan, Foi metalice, Placă metalică, Tuburi și conducte etc.



Industrii de aplicații


Mașinile de tăiat cu laser cu fibre sunt utilizate pe scară largă în fabricarea panoului publicitar, publicitate, zodii, semnalizare, scrisori metalice, scrisori cu LED, bucătărie, scrisori de publicitate, prelucrarea tablelor metalice, componente și piese pentru metale, feronerie, șasiu, prelucrare rafturi și dulapuri, meșteșuguri metalice, obiecte de artă metalică, tăiere panou elevator, feronerie, piese auto, rame Ochelari, piese electronice, plăci de identificare etc.

Imagini detaliate




Nume:Corpul mașinii și accesoriia.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

Eșantioane de tăiere


Instruire


Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):

1. Instrucțiunea video și a utilizatorului în limba engleză pentru a fi oferită pentru instalare, operare, întreținere și fotografiere de probleme și ghid tehnic care va fi oferit de e-mail, fax, telefon / whatsapp / skype // și așa mai departe, când vă întâlniți unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Semnificația parametrilor panoului de control și a software-ului, setarea intervalului de parametri
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare.
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie


a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

Ambalare și transport


1. Nostru caz de lemn este după tratarea fumigării.Necesită inspecția lemnului, economisind timp de livrare.
2. Toate piesele de schimb ale mașinii au fost acoperite de câteva materiale moi, în principal folosind lână de perle.
Evitarea tuturor daunelor care s-ar putea întâmpla în procesul de livrare. Atunci vom acoperi strâns acoperirea din plastic, asigurați-vă că sunt intacte materialele moi acoperite, evitând, de asemenea, rezistența la apă și la rugină.
3. Cel mai important este carcasa din lemn cu cofraj fix.
4. Partea inferioară a carcasei de lemn are un cric ferm de fier, convenabil pentru manipulare și transport.
