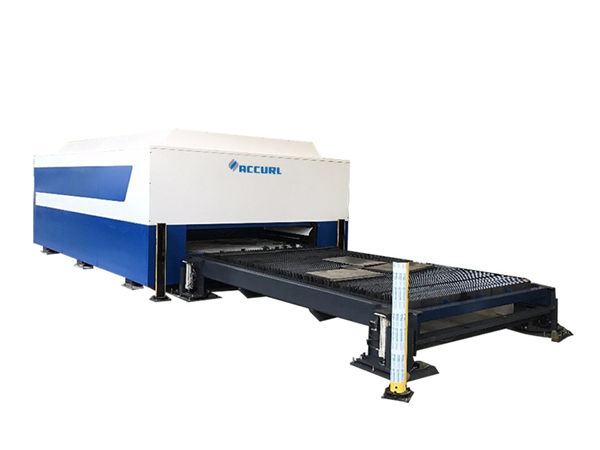

Masina de taiat cu laser din fibra de placa metalica cu grosimea pana la 20cm

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	Foaie zincată până la 20mm
Tip laser ::	Fibră	CNC Sau Not ::	da
Mod de racire ::	Racirea apei	Software de control ::	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Locul de origine::	China
Număr de model::	TY-3015DD	Servicii post-vânzare furnizate ::	Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::	+ -0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Umiditate de lucru ::	5%-95%	Sursa laser:	Chinezesc sau importat
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	3000 * 1500mm
Numele produsului:	Masina de taiat cu laser din fibra de placa metalica cu grosime de pana la 20 cm

Avantaj

1. Comparați cu laserul tradițional, laserul cu fibre este mai mult pentru protecția mediului:
2. Consumul de energie mult mai scăzut: eficiența de conversie fotoelectrică a laserului cu fibre de 15 ori mai mare decât laserul tradițional.
3. Calitate mai mare la fața locului: sursă laser cu un singur modul
4. Consum mai mic: consumul electric este sub 7KW pe oră.

De ce să ne alegem

Corpul mașinii

1. Corpul mașinii Taiyi cu structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

Sistem de acționare

1. Sistemul de serviciu importat Schneider France asigură posibilitatea de a realiza o poziționare extremă și precisă cu proprietatea de accelerare a răspunsului dinamic excelent și metoda de control cu buclă închisă și care face ca mecanismul de poziționare în mișcare să funcționeze lin, în mod sigur și fără întreținere; 2, Motoare în axa X, Y, Z; precizia locației: ≤ ± 0,03 mm
Ghid de precizie, șină, raft și pinion:
Marcă de top din TAIWAN, HIWIN și YYC, am folosit un nivel mai înalt de la compania lor. Colimatorul precis este utilizat pentru asamblarea și depanarea șinei de ghidare. Asigurați precizia min sub 0.05mm

Specificație

Sursa laser	IPG / Raycus / Max
Corpul mașinii	structura gantry
Călătorie de lucru	Masă de control numerică cu șurub cu bile de înaltă precizie cu dispozitiv de alimentare
Viteza maximă de rulare	80m / min
Precizia locației X / Y	0.03mm / m
Alimentare electrică	380V 50Hz / 60Hz
Precizia repetată a locației X / Y	± 0.03mm
Temperatura de rulare	0 ° C-45 ° C
Accelerare maximă	1,0g
Puterea brută a mașinii	<16KVA
Materiale aplicate	Oțeluri subțiri subțiri, oțel inoxidabil și alte tipuri de foi metalice
Zona de tăiere	3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Greutate totală	7500KGS

Imagini detaliate

	Nume:Corpul și accesoriile mașinii a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotoare CA și șofer Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizie Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Sursa laser viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

Nume:Corpul și accesoriile mașinii

a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.

Nume:Servomotoare CA și șofer

Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.

Nume:Ghiduri liniare de precizie

Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.

Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

Nume:Sursa laser

viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

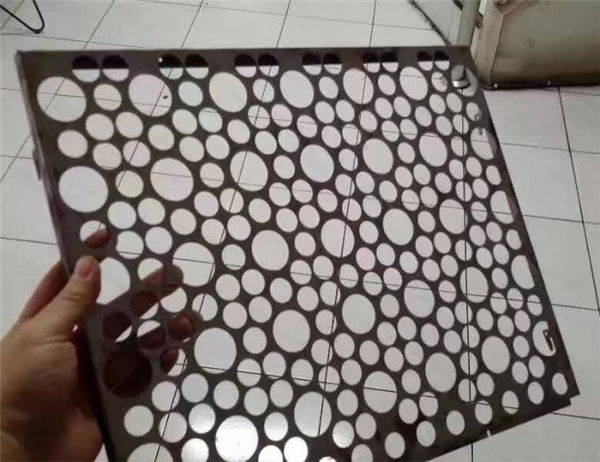

Eșantioane de tăiere

Instruire

Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):
1. Instrucțiuni video și manual de utilizare în limba engleză pentru a fi oferite pentru instalare, funcționare, întreținere și tragere de probleme și ghid tehnic pentru a fi oferite prin e-mail, fax, telefon / whatsapp / skype // și așa mai departe, atunci când întâmpinați unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja ca tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este după cum urmează: a) Pregătire comună pentru software de desen; ; c) Importanța parametrilor panoului de control și a software-ului, setarea domeniului de parametri d) Curățarea și întreținerea de bază a mașinii; e) Depanarea hardware comună; f) Atenție la funcționare,
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie

a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).

b). Întreținere permanentă și furnizare piese de schimb

c) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

FAQ

Î: Care este grosimea maximă a mașinii de tăiat cu laser?
R: Depinde de puterea metalică cu laser. De exemplu: Dacă este oțel, se va cacula că 1mm = 100W, așadar mașina de tăiat cu laser 700W poate tăia oțel de 7 mm.

Î: Ce material poate tăia Fibrele Laser să taie?
R: Tot metalul poate fi tăiat cu ajutorul unei mașini de tăiat cu fibre laser. Cu unele materiale reflectorizante, vom avea nevoie de o putere mai mare pentru tăiere, precum aluminiu și cupru.

Î: Care este timpul de plumb al mașinii?
R: Durata de livrare pentru mașina de tăiat cu laser standard cu fibre este de 30 de zile. Vom trece în revistă leadtime cu versiunea personalizată.
