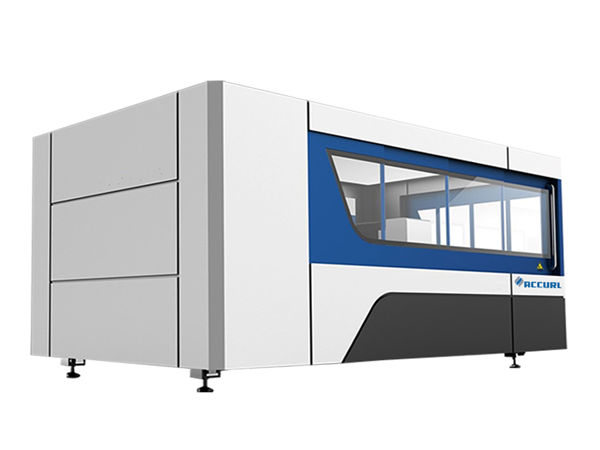

tăietor de tablă cu fibre laser cu 3 axe pentru fabricația automobilelor

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	SS Upto 12mm, MS Upto 22cm
Tip laser ::	Importat laser cu fibre originale	Latime minima:	0.1mm
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Accelerare maximă:	1G
Precizia repetării ::	+/- 0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Mod de racire:	Racirea apei	Greutate (kg):	4600
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	3000x1500mm

Caracteristici principale

1) Mașina de tăiat cu laser Accurl cu cea mai înaltă precizie din China, poate tăia designul mic al bicicletei metalice cu dimensiunea unei jumătăți de monedă și tăiat perfect oțel ușor de 6 mm, 120 de găuri pot fi tăiate într-un minut.
2) 600 treatment tratament termic, 24 ore răcire în cuptor, 8 metri gantry, sudare precisă cu protecție CO2, pentru a vă asigura 20 de ani de utilizare fără deformare.
3) Folosind designul integrării dulapului electric cu laser, acoperiți o suprafață mică, economisiți spațiu, design minimalist.
4) Proiectare simetrică auto, ambele părți pot curăța deșeurile; Pune mașina la romm nu are cerințe la stânga și la dreapta; Dispozitiv de ridicare pneumatic pentru a preveni zgârierea materialului.
5) Folosit special pentru tăierea oțelului carbon 0,5-6mm, oțel inoxidabil 0,5-5 mm, oțel galvanizat, tablă de oțel electrolitică zincată, oțel siliciu și alte tipuri de foi subțiri de metal.1000W pot tăia 3mm aluminiu și 2mm cupru.

Specificație

Mediu sursă laser	Fibră
Interval de tăiere (L * W)	3000 mm × 15000 mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 8600 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Tabel de referință pentru grosimea tăierii

Putere laser	Grosime maximă de tăiere
Putere laser	Oțel carbon (mm)	Oțel inoxidabil (mm)	Aluminiu (mm)	Alamă (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Deasupra parametrului numai pentru referință

Industrii de aplicații

Tehnologia aerospațială, rachetă, avion, robot, elevator, producție de vapori și automobile și industria de prelucrare a pieselor metalice pentru plăci metalice, reclamă, articole de bucătărie, scule de biți, hardware etc.

Imagini detaliate

	Nume:Corpul mașinii și accesoriia.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

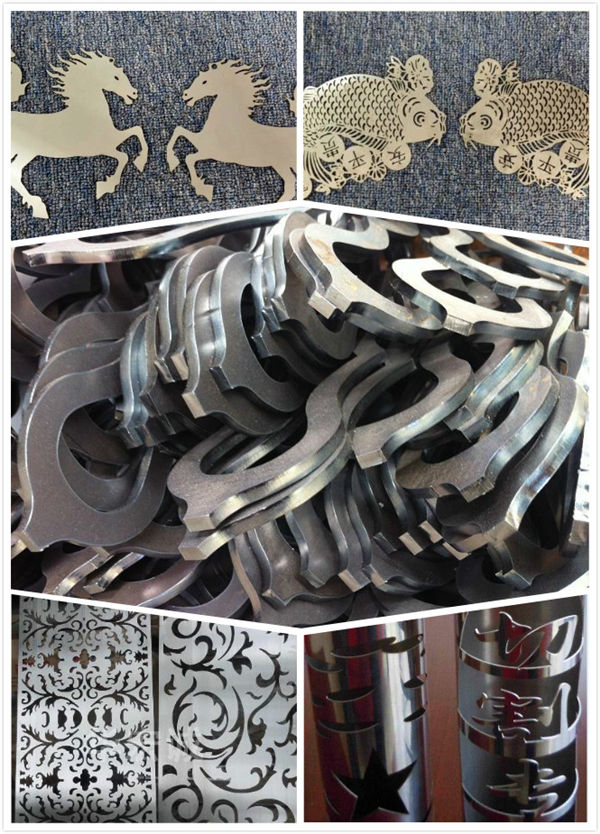

Eșantioane de tăiere

Instruire

Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):
1. Instrucțiunea video și a utilizatorului în limba engleză pentru a fi oferită pentru instalare, operare, întreținere și fotografiere de probleme și ghid tehnic care va fi oferit de e-mail, fax, telefon / whatsapp / skype // și așa mai departe, când vă întâlniți unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Semnificația parametrilor panoului de control și a software-ului, setarea intervalului de parametri
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare.
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie

a) .1Antreaga masina pentru masina de taiat cu laser din fibra de metal. (Se negociaza daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

Ambalare și transport

1. Nostru caz de lemn este după tratarea fumigării.Necesită inspecția lemnului, economisind timp de livrare.
2. Toate piesele de schimb ale mașinii au fost acoperite de câteva materiale moi, în principal folosind lână de perle.
Evitarea tuturor daunelor care s-ar putea întâmpla în procesul de livrare. Atunci vom acoperi strâns acoperirea din plastic, asigurați-vă că sunt intacte materialele moi acoperite, evitând, de asemenea, rezistența la apă și la rugină.
3. Cel mai important este carcasa din lemn cu cofraj fix.
4. Partea inferioară a carcasei de lemn are un cric ferm de fier, convenabil pentru manipulare și transport.
