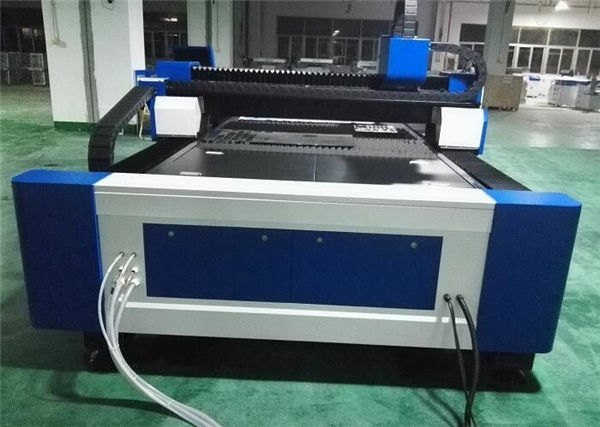

mașină de tăiat cu laser din fibre de oțel 60m / min

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	SS Upto 12mm, MS Upto 22cm
Tip laser ::	Importat laser cu fibre originale	Numele produsului:	Mașină de tăiat cu laser din fibră de oțel 60m / min
Latime minima:	0.1mm	Software de control ::	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nume de marcă ::	TAIYI LASER
Precizia repetării ::	+/- 0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Mod de racire:	Racirea apei	Sursa laser:	IPG / Nlight / Raycus / Max
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	3000x1500mm, 4000 * 2000mm Personalizate

Avantajul mașinii cu laser pentru fibre

1) Calitate excelentă a fasciculului: diametru de focalizare mai mic și eficiență ridicată a muncii, calitate ridicată.
2) Viteză mare de tăiere: viteza de tăiere este mai mare de 60m / min
3) Funcționare stabilă: Adoptarea celor mai importante lasere din fibre de import din lume, performanțe stabile, piese cheie pot
ajunge la 100.000 ore;
4) Eficiență ridicată pentru conversia fotoelectrică: comparați cu mașina de tăiat cu CO2 CO2,
mașina de tăiat cu laser cu fibre are de trei ori eficiența conversiei fotoelectrice
5) Cost redus și întreținere scăzută: Economisiți energie și protejați mediul. Rata de conversie fotoelectrică
este de până la 25-30%. Consum redus de energie electrică, reprezintă doar aproximativ 20% -30% din laserul CO2 tradițional
masina de debitat. Transmisia liniei de fibre nu necesită reflectarea lentilelor, economisind costurile de întreținere;
6) Funcționare ușoară: transmisie de linie de fibre, fără ajustare a căii optice;
7) Efecte optice super flexibile: design compact, cerințe de fabricație ușor de flexibil.

Caracteristică și proprietate

1. Mașina se bucură de performanțe bune, cu viteză mare de tăiere, eficiență ridicată, siguranță și stabilitate.
2.Lascul laser se bucură de o calitate bună. Și mașina denatura ușor. În plus, materialul poate avea un aspect neted și frumos.
3. După tratamentul cu temperare, cadrul cu rigiditate ridicată are o performanță mare absorbită de vibrații. Cadrul cu structură de poartă este prelucrat cu un pas într-un centru mare de prelucrare a portalului CNC. Cu o structură optimizată, mașina se bucură de stabilitate și precizie ridicată, care poate fi controlată la 0,01 mm / m.
4. Servomotorul importat, reductorul planetar și mecanismul sofisticat de antrenare a direcției asigură stabilitatea și precizia.
5. HMI intuitiv cu multe funcții practice este ușor de utilizat.
6. Angrenajele cu conic, suportul elicoidal, șina de ghidare liniară asigură o direcție de rulare extrem de precisă.
7.Sistemul auto-înălțime și anti-coliziune reglează automat capul de tăiere ermetic la înălțimea corespunzătoare pentru a tăia la o distanță fixă.
8. Alimentarea cu energie a mașinii este proiectată cu protecție automată de siguranță și are alarmă de avarie.

Specificație

Mediu sursă laser	Fibră
Interval de tăiere (L * W)	3000 mm × 15000 mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Materiale de tăiere

Laserul cu fibre poate tăia tot felul de metale neferoase, cum ar fi cupru, aluminiu, acest material reflectorizant ridicat și tungsten, poate tăia, de asemenea, oțel inoxidabil, oțel carbon, oțel mangan, tablă zincată, platformă din aluminiu, placă din aliaj de aur și alte materiale rare metale.

Industria aplicațiilor

Mașina de tăiat laser cu fibre poate fi utilizată pe scară largă în industria aerospațială, aviație, electronică, ascensoare, echipamente medicale, electrică de bucătărie, piese auto, echipamente electrice, dulapuri de șasiu placate cu aur, echipamente mecanice, feronerie de iluminat, semne publicitare, echipamente de afișare, tot felul de produse din metal, prelucrarea tăierii de tablă și alte industrii.

Imagini detaliate

	Nume:Corpul și accesoriile mașinii a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotoare CA și șofer Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizie Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Sursa laser viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

Nume:Corpul și accesoriile mașinii

a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.

Nume:Servomotoare CA și șofer

Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.

Nume:Ghiduri liniare de precizie

Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.

Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

Nume:Sursa laser

viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

Eșantioane de tăiere

Instruire

Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):
1. Instrucțiunea video și a utilizatorului în limba engleză pentru a fi oferită pentru instalare, operare, întreținere și fotografiere de probleme și ghid tehnic care va fi oferit de e-mail, fax, telefon / whatsapp / skype // și așa mai departe, când vă întâlniți unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Semnificația parametrilor panoului de control și a software-ului, setarea intervalului de parametri
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare.
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie

a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)
