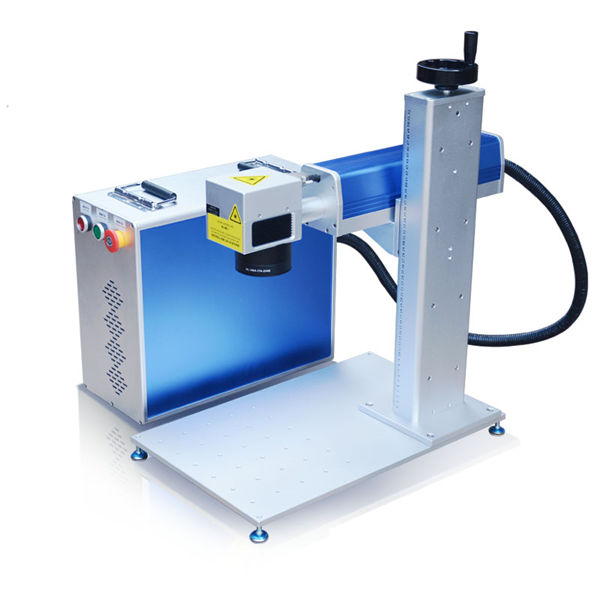

mașină de gravat cu fibre laser 10 m caroserie proiectare corp

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație:	Toate materialele metalice	Grosime de tăiere:	Până la 1mm SS
Tip laser:	Importat laser cu fibre originale	Grosime maximă de tăiere:	20mm / CS; 10mm / SS
Latime minima:	0.1mm	Software de control:	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Numele mărcii:
Precizia repetării:	+/- 0.03mm	Temperatura de Operare:	0 ° C-45 ° C
Mod de racire:	Racirea apei	Sursa laser:	IPG / Nlight / Raycus / Max
Voltaj:	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	3000x1500mm

cerere

Se aplică pentru bandă standard din oțel inoxidabil cu grosimea de 0,2 până la 14 mm

Produs

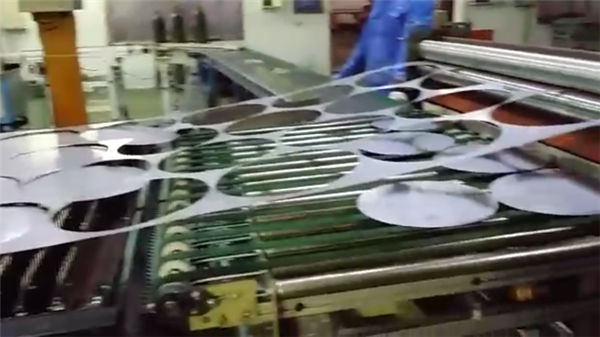

Taie cerc rotund 100-800mm

Configurare proiect

cod	Articol
1	Sistem de eliminare a resturilor
2	Braț mecanic
3	Mașină de tăiat cu laser
4	Dulapul central de control electric
5	Sistem de răcire
6	Mașină de alimentare

Spec. Mașină laser

Mediu sursă laser	Fibră
Interval de tăiere (L * W)	10000 mm × 15000 mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Parametrul mașinii de tăiat cu laser

Patul de strunjire este realizat din structura de sudură generală, după recoacere după ușurarea stresului au fost prelucrări dure și tratamentul de îmbătrânire a vibrațiilor secundare de finisare a metalului, rezolva mai bine stresul datorat sudării, îmbunătățind astfel mult stabilitatea mașinii-unelte.X, Y, Axa Z adoptă servomotorul japonez, echipat cu reductor de ridicare de înaltă precizie și suport de rigiditate, ghid liniar de înaltă precizie, cum ar fi mecanismul de transmisie eficient, garantează în mod eficient acuratețea transmisiei; Mașina este echipată cu dispozitiv de ungere automată, zona de tăiere are praf epuizant dispozitiv, deșeuri de mașini în partea de jos a zonei de tăiere, mișcare mecanică de tăiere, menține o operație de umplere slabă a arcului, nu trebuie să revină la origine după o singură călătorie de tăiere, astfel economisind mult timp, viteza de tăiere s-a îmbunătățit mult. Prin calcul, se poate îmbunătăți eficiența a peste 15% din tăiere cu această îmbunătățire.

Deplasarea controlului mișcării patului tăiat prin lanț condus de servo motor, suprafața patului este alcătuită din capac de cupru și cilindru din aluminiu, capacul de cupru poate reduce placa zgârieturilor în mod eficient, poate reduce costul înlocuirii.

Colectarea, dezvelirea, îndreptarea, alimentarea parametrilor dispozitivului de alimentare

Cod	Performanţă	Parametru	Remarca
1	greutatea maximă de încărcare a bobinei	10T (Max)
2	Lățimea bobinei	200mm ~ 1300mm
3	Grosimea bobinei	0.3mm ~ 1.5mm
4	diametrul interior al rolei de material	Ø460-530mm
5	rola material diametru exterior	Ø1300mm (Max)
6	viteza liniei de producție	20m / min
7	modul de încărcare	încărcarea mașinii
8	Metoda de tensionare	distensie hidraulică
9	metoda de frânare	Frână cu disc pneumatic
10	Controlul alimentației	inducție electrică
11	răsfira	controlul frecvenței
12	Purtător; Material cu cofra	automat
13	dispozitiv de presare	Automat
14	Rulou plat	în sus 11 în jos 12
15	prind rola	1 set
16	fider	role de prindere
17	Driver de alimentare	servo motor

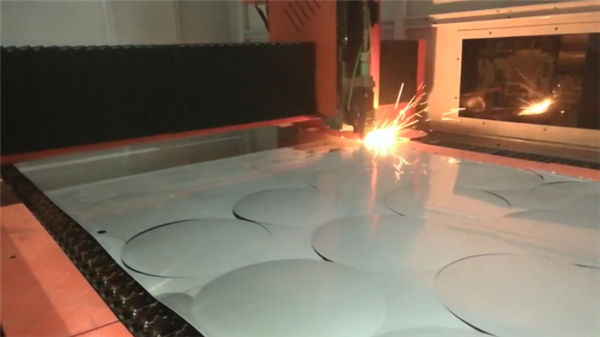

Eșantioane de tăiere: (fotografiile atașate sunt pentru referință, vă rugăm să ne contactați pentru video detaliat)

Eșantioane de tăiere

Serviciu pre-vânzare

1. tăiere liberă a eșantionului,
Pentru tăiere / testare gratuită a eșantionului, vă rugăm să ne trimiteți fișierul dvs. CAD, vom face aici tăierea și vom face videoclipuri pentru a vă arăta tăierea sau pentru a vă trimite eșantionul pentru a verifica calitatea tăierii.
2. Proiectare masina personalizata
În conformitate cu aplicația clientului, este posibil să revizuim mașina noastră în consecință pentru confortul și eficiența ridicată a producției.

Service după vânzare

A. Mașina va fi livrată cu video de instruire și manual de utilizare în limba engleză pentru instalare, funcționare, întreținere și tragere de probleme și va oferi ghid tehnic prin e-mail, fax, telefon, skype….
B. Oferim tehnician pe site-ul clientului pentru instalare și instruire, clientul acoperă viza, biletul, costul local de trai.
C. Clientul poate veni la fabrica noastră pentru instruire. Vom oferi instruire pentru instalare, funcționare, tragere de probleme a mașinii și întreținere.
În timpul pregătirii în atelierul nostru, oferim instruire gratuită și costuri de viață timp de 7 zile, limită 2 persoane.

garanţie

a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

FAQ

Q1: Cum pot obține cea mai bună mașină pentru mine?
Ne puteți spune materialul dvs. de lucru, detaliile lucrării după imagine sau vedio, astfel încât să putem judeca dacă mașina noastră poate satisface nevoia dvs. sau nu. Atunci vă putem oferi cel mai bun model depinde de experiența noastră.

Q2: Este prima dată când folosesc acest tip de mașină, este ușor de folosit?
Vă vom trimite manual și ghid vedio în engleză, vă poate învăța cum să folosiți mașina. Dacă încă nu poți învăța cum să-l folosești, te putem ajuta prin software-ul de ajutor online „Teamviewer”. Sau putem vorbi prin telefon, e-mail sau alte modalități de contact.

Î3: Dacă mașina are probleme în locul meu, cum aș putea face?
Am putea să vă trimitem piese gratuite în perioada de garanție dacă mașinile au vreo problemă în urma „utilizării normale”.

Q4: Vă aranjați expedierea pentru mașini?
Da, dragi clienți stimati, pentru prețul FOB sau CIF, vom aranja livrarea pentru dumneavoastră. Pentru prețul EXW, clienții trebuie să aranjeze expedierea de unul singur sau de către agenții lor.
