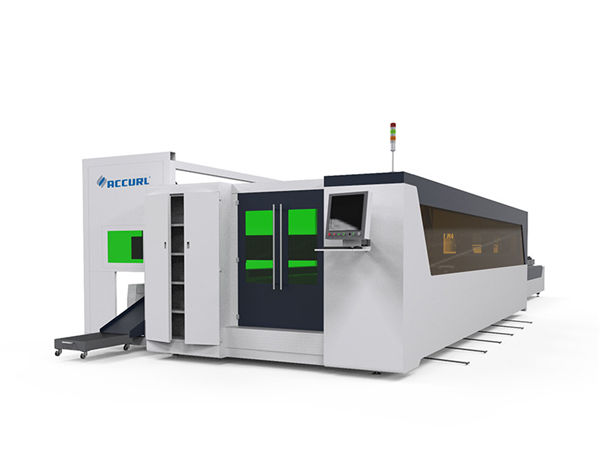

mașină de tăiat țeavă de cupru de înaltă eficiență 3d / mașină de tăiat 3d

mașină de tăiat țeavă de cupru de înaltă eficiență 3d / mașină de tăiat 3d

Detalii produs


Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union, L / C
Capacitate de aprovizionare: 50 seturi pe lună

Descrierea detaliată a produsului


Aplicație ::Toate materialele metaliceGrosime de tăiere:SS Upto 10mm, MS Upto 22cm
Tip laser ::FibrăCNC Sau Not ::da
Mod de racire ::Racirea apeiSoftware de control ::Cypcut
Format grafic acceptat:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLocul de origine::China
Număr de model::TY-3015DGServicii post-vânzare furnizate ::Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::+ -0.03mmTemperatura de Operare::0 ° C-45 ° C
Umiditate de lucru ::5%-95%Domeniul de tăiere a conductelor:20-130mmx3000mm
Voltaj::AC380V ± 10% 50 HZ (60 HZ)Zona de tăiere:Standard 3000 * 1500mm, mai mare poate fi personalizat

Caracteristici principale


1. Corpul nostru de mașină cu o structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

Avantaj


1. Comparați cu laserul tradițional, laserul cu fibre este mai mult pentru protecția mediului:
2. Consumul de energie mult mai scăzut: eficiența de conversie fotoelectrică a laserului cu fibre de 15 ori mai mare decât laserul tradițional.
3. Calitate mai mare la fața locului: sursă laser cu un singur modul
4. Consum mai mic: consumul electric este sub 7KW pe oră.

Specificație


ModelTY-3015DG
Mediu sursă laserFibră
Interval de tăiere (L * W)3000 mm × 1500 mm
Z cursa axei Z250 mm
Max. viteza de poziționare120 m / min
X, axa Y max. accelera viteza1,0g
Forma de răcireRacirea apei
Lungimea de undă laser1070nm


Puterea de ieșire a sursei laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opțional)

Min. tăiere gol≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)0,2 - 25 mm
Model de șoferServomotor importat
Cerință de putere380V, 50/60 Hz
Temperatura de lucru0-45 ℃
Timp de lucru continuu24 de ore
Greutatea mașiniiAproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentareIP54

Imagini detaliate

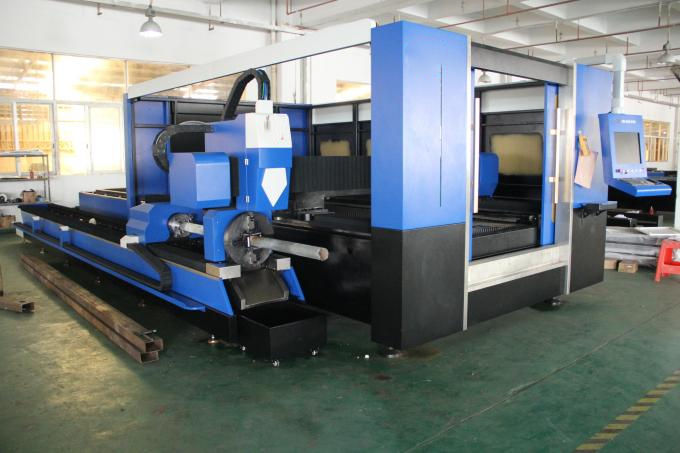

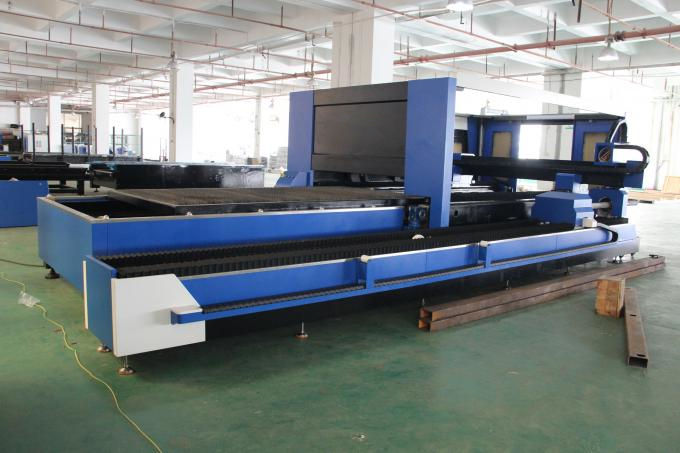

Nume: Corpul mașinii și accesorii

a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.

Nume:Servomotoare CA și șofer

Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.

Nume:Ghiduri liniare de precizie

Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.

Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

Nume:Sursa laser

viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

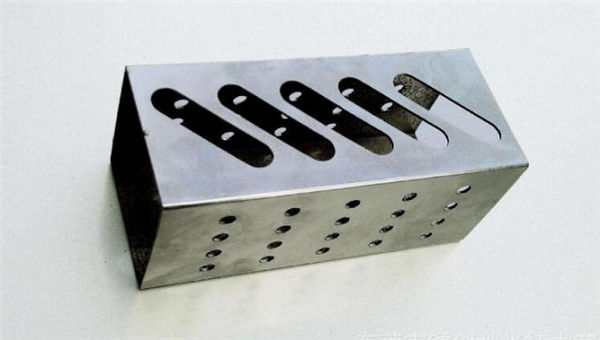

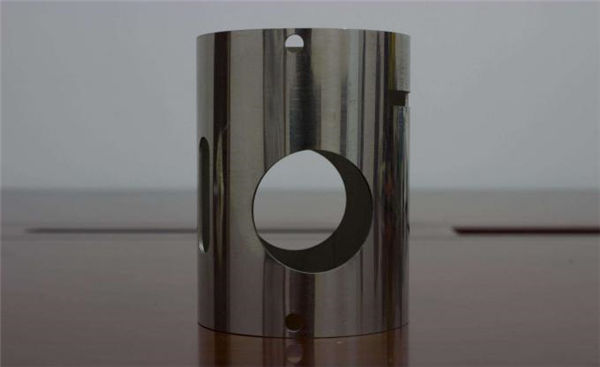

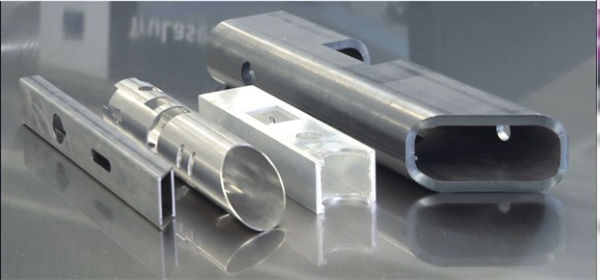

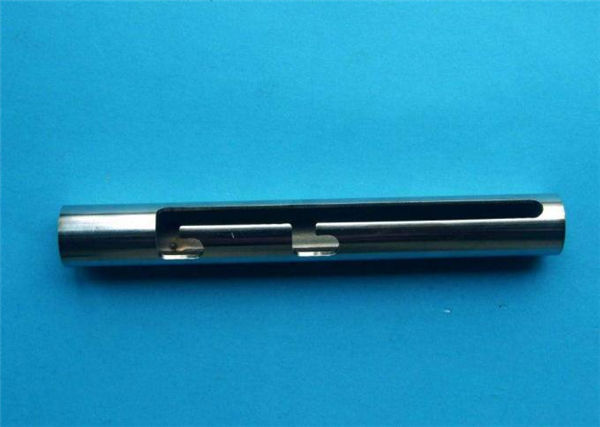

Tăierea probelor


Instruire


După semnarea contractului, compania dumneavoastră poate aranja ca tehnologul să vină la fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 1-3 zile, conținutul instruirii este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Importanța parametrilor panoului de control și a software-ului, setarea intervalului de parametri;
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare

garanţie


a) .1Antreaga masina pentru masina de taiat cu laser cu fibra de conducta. (Daunele provocate de om sunt negociate.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)
