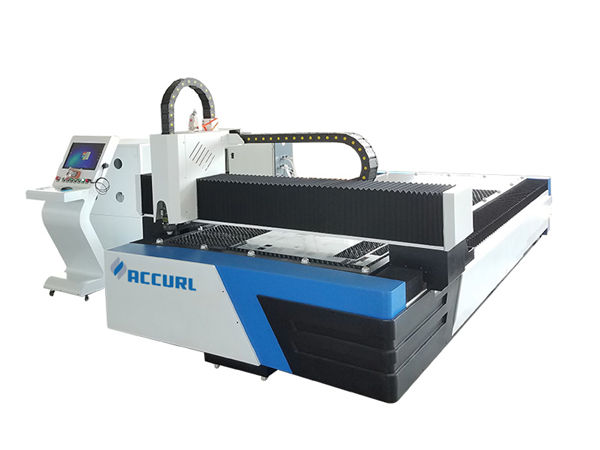

mașină de tăiat laser cu fibre ipg / raycus cnc

mașină de tăiat laser cu fibre ipg / raycus cnc

Detalii produs


Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului


Aplicație:Toate materialele metaliceGrosime de tăiere:SS Upto 10mm, MS Upto 22cm
Tip laser:FibrăCNC sau nu:da
Mod de racire:Racirea apeiSoftware de control:Cypcut
Format grafic acceptat:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLocul de origine:China
Număr de model::TY-3015JBServicii post-vânzare furnizate:Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::+ -0.03mmTemperatura de Operare::0 ° C-45 ° C
Umiditate de lucru ::5%-95%Sursa laser:Chinezesc sau importat
Voltaj::AC380V ± 10% 50 HZ (60 HZ)Zona de tăiere:Standard 3000 * 1500mm, mai mare poate fi personalizat

Corpul mașinii


1. Corpul mașinii Taiyi cu structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

Specificație


Sursa laserIPG / Raycus / Nlight
Corpul mașiniistructura gantry
Călătorie de lucruMasă de control numerică cu șurub cu bile de înaltă precizie cu dispozitiv de alimentare
Viteza maximă de rulare80m / min
Precizia locației X / Y0.03mm / m
Alimentare electrică380V 50Hz / 60Hz
Precizia repetată a locației X / Y± 0.03mm
Temperatura de rulare0 ° C-45 ° C
Accelerare maximă1,0g
Puterea brută a mașinii<16KVA
Materiale aplicateOțeluri subțiri subțiri, oțel inoxidabil și alte tipuri de foi metalice
Zona de tăiere3000mm * 1500mm / 4000mm * 2000mm / 6000mm * 2000mm
Greutate totală4500KGS

Tabel de referință de tăiere


Putere laserGrosime maximă de tăiere
Oțel carbon (mm)Oțel inoxidabil (mm)Aluminiu (mm)Alamă

(Mm)

800W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
Deasupra parametrului numai pentru referință

Imagini detaliate


Nume:Corpul mașinii și accesoriia.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

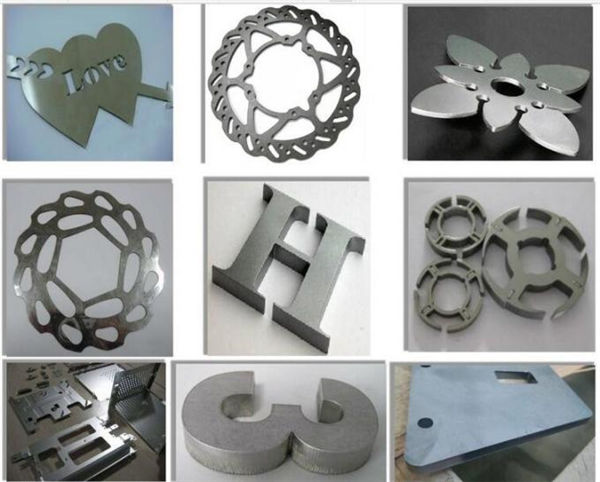

Eșantioane de tăiere


Instruire


După semnarea contractului, compania dumneavoastră poate aranja ca tehnologul să vină la fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 1-3 zile, conținutul instruirii este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Importanța parametrilor panoului de control și a software-ului, setarea intervalului de parametri;
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare

garanţie


a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)
