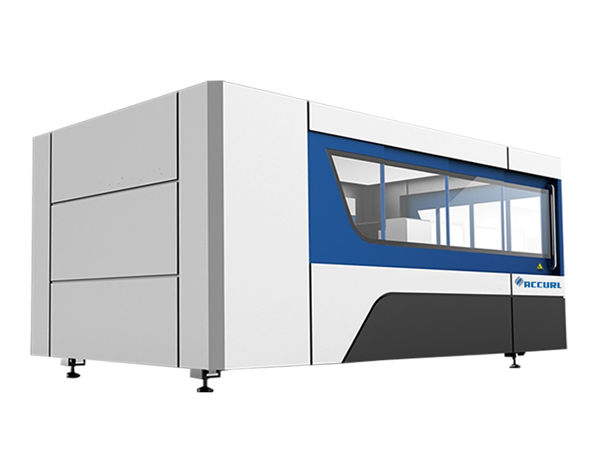

mașină de tăiat cu laser cu fibra 3d cypcut 1070nm lungime de undă laser

mașină de tăiat cu laser cu fibra 3d cypcut 1070nm lungime de undă laser

Detalii produs


Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Delivery Time: 30 days for metal sheet and pipe laser cutting machine
Condiții de plată: L / C, D / A, T / T, D / P, Western Union, L / C
Capacitate de aprovizionare: 50 seturi pe lună

Descrierea detaliată a produsului


Aplicație ::Toate materialele metaliceGrosime de tăiere:SS Upto 10mm, MS Upto 22cm
Tip laser ::FibrăCNC Sau Not ::da
Mod de racire ::Racirea apeiSoftware de control ::Cypcut
Format grafic acceptat:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTLocul de origine::China
Număr de model::TY-3015DGServicii post-vânzare furnizate ::Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::+ -0.03mmTemperatura de Operare::0 ° C-45 ° C
Umiditate de lucru ::5%-95%Gama de procesare:20-130mmx3000mm
Voltaj::AC380V ± 10% 50 HZ (60 HZ)Zona de tăiere:Standard 3000 * 1500mm, mai mare poate fi personalizat

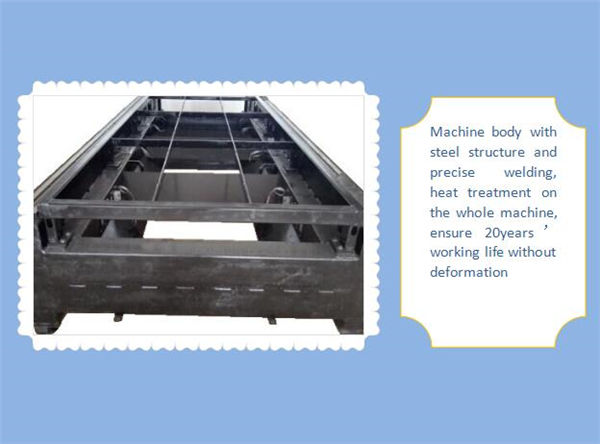

Corpul mașinii


1. Corpul nostru de mașină cu o structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

mașină de tăiat cu laser cu fibra 3d cypcut 1070nm lungime de undă laser

Avantajul mașinii cu laser pentru fibre


1) Calitate excelentă a fasciculului: diametru de focalizare mai mic și eficiență ridicată a muncii, calitate ridicată.
2) Viteză mare de tăiere: viteza de tăiere este mai mare de 60m / min
3) Funcționare stabilă: Adoptarea celor mai importante lasere din fibre de import din lume, performanțe stabile, piese cheie pot
ajunge la 100.000 ore;
4) Eficiență ridicată pentru conversia fotoelectrică: comparați cu mașina de tăiat cu CO2 CO2,
mașina de tăiat cu laser cu fibre are de trei ori eficiența conversiei fotoelectrice
5) Cost redus și întreținere scăzută: Economisiți energie și protejați mediul. Rata de conversie fotoelectrică
este de până la 25-30%. Consum redus de energie electrică, reprezintă doar aproximativ 20% -30% din laserul CO2 tradițional
masina de debitat. Transmisia liniei de fibre nu necesită reflectarea lentilelor, economisind costurile de întreținere;
6) Operații ușoare: transmisie de linii de fibre, fără ajustare a căii optice;
7) Efecte optice super flexibile: design compact, cerințe de fabricație ușor de flexibil.

Specificație


Mediu sursă laserFibră
Interval de tăiere (L * W)3000 mm × 1500 mm
Z cursa axei Z250 mm
Max. viteza de poziționare120 m / min
X, axa Y max. accelera viteza1,0g
Forma de răcireRacirea apei
Lungimea de undă laser1070nm


Puterea de ieșire a sursei laser



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(Opțional)

Min. tăiere gol≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)0,2 - 25 mm
Model de șoferServomotor importat
Cerință de putere380V, 50/60 Hz
Temperatura de lucru0-45 ℃
Timp de lucru continuu24 de ore
Greutatea mașiniiAproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentareIP54

Imagini detaliate

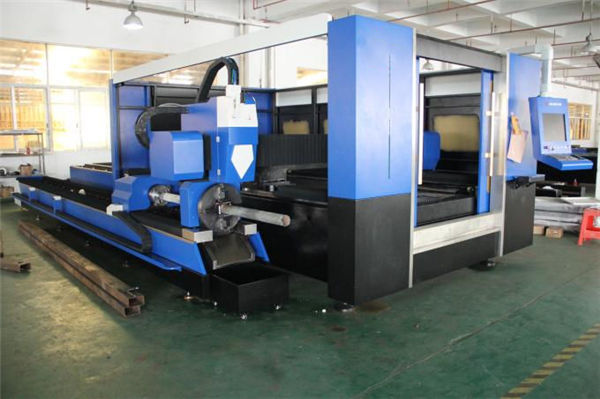

Nume: Corpul mașinii și accesorii

a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.

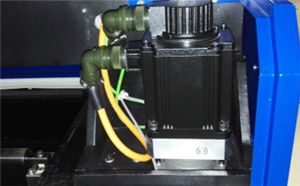

Nume:Servomotoare CA și șofer

Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.

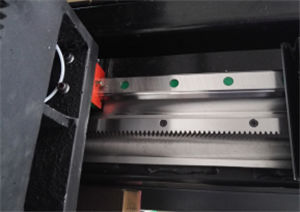

Nume:Ghiduri liniare de precizie

Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.

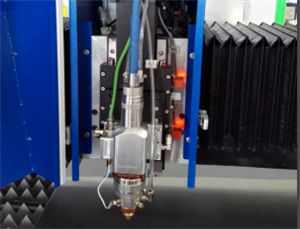

Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

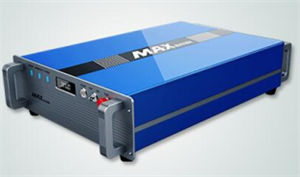

Nume:Sursa laser

viteză rapidă, linie de tăiere de înaltă precizie și tăiere lină

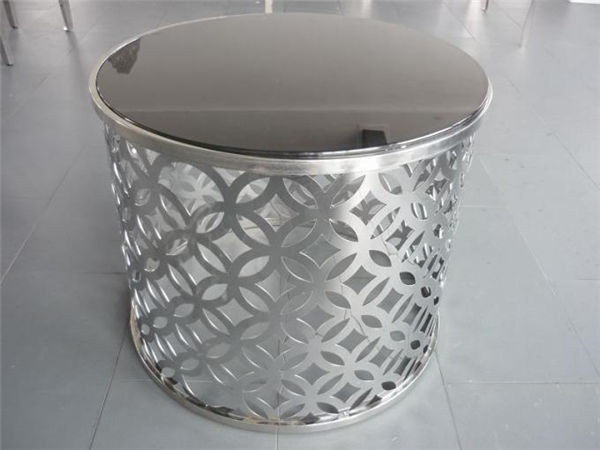

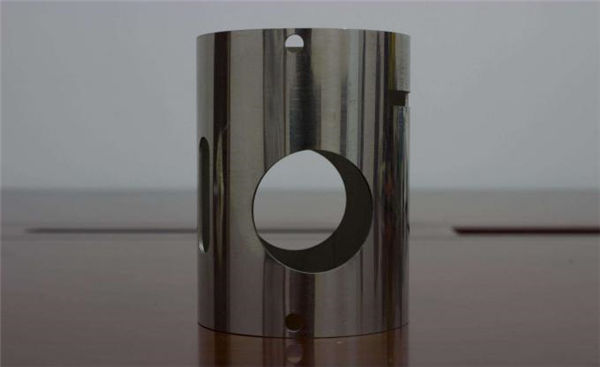

Eșantioane de tăiere


Instruire


După semnarea contractului, compania dumneavoastră poate aranja ca tehnologul să vină la fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 1-3 zile, conținutul instruirii este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Importanța parametrilor panoului de control și a software-ului, setarea intervalului de parametri;
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare,

garanţie


a) .1Antreaga masina pentru masina de taiat cu laser cu fibra de conducta. (Daunele provocate de om sunt negociate.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)
