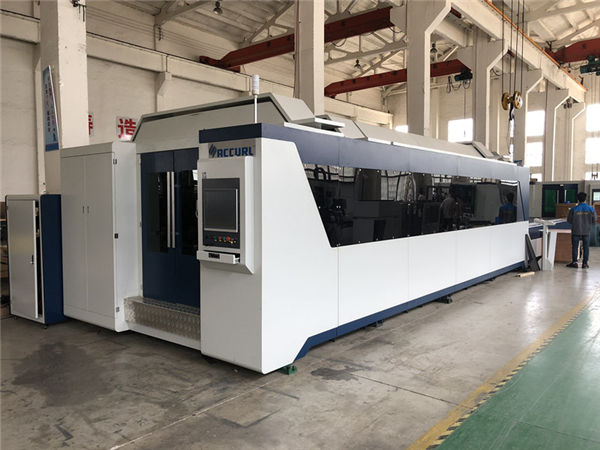

high speed square tube laser cutting machine

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	SS Upto 12mm, MS Upto 22cm
Tip laser ::	Importat laser cu fibre originale	Grosime maximă de tăiere:	20mm / CS; 10mm / SS
Latime minima:	0.1mm	Software de control ::	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nume de marcă ::	TAIYI LASER
Precizia repetării ::	+/- 0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Mod de racire:	Racirea apei	Sursa laser:	IPG / Nlight / Raycus / Max
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	ø40-ø200 X 6000mm

Avantajul mașinii cu laser pentru fibre

1.Compact structure, small floor area.

2.Stability and reliability of light path system and control system.

3.High performance and low operating cost, famous IPG fiber laser with up to more than 100 thousand hours life-cycle.

4.Higher cutting quality and efficiency, cutting speed is up to 15 m/min with appearance and beautiful cutting edge.

5.High precision servo motors, lead screws and guide ways with famous brands to ensure the efficiency and accuracy, greatly increasing the stability and reliability.

Caracteristică și proprietate

Adoptând faimoasa sursă de laser Dlaser Fibrele din Germania și capul de tăiere cu laser din America Mech și sistemul de focalizare dinamică, acesta poate tăia și perfora diferite tipuri de materiale metalice cu precizie ridicată și viteză mare.
Deoarece laserul este transmis prin fibră, nu este necesară întreținerea sau ajustarea căii optice a laserului. Reduce foarte mult rata de avarie a mașinilor și prelungește durata de muncă.
Zona de tăiere în format mare răspunde cerințelor diverselor tipuri de prelucrare a metalelor.

Deoarece laserul este transmis prin fibră, nu este necesară întreținerea sau ajustarea căii optice a laserului. Reduce foarte mult rata de avarie a mașinilor și prelungește durata de muncă.
Deoarece laserul este transmis prin fibre, nu este necesară întreținerea sau reglarea traseului optic cu laser. Reduce foarte mult rata de defectare a mașinilor și prelungește durata de muncă.

Specificație

Model	6000GA
Mediu sursă laser	Fibră
Cutting diameter	40-200mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Tabel de referință pentru grosimea tăierii

Putere laser	Grosime maximă de tăiere
Putere laser	Oțel carbon (mm)	Oțel inoxidabil (mm)	Aluminiu (mm)	Alamă (Mm)
700W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Deasupra parametrului numai pentru referință

Materiale de tăiere

Laserul cu fibre poate tăia tot felul de metale neferoase, cum ar fi cupru, aluminiu, acest material reflectorizant ridicat și tungsten, poate tăia, de asemenea, oțel inoxidabil, oțel carbon, oțel mangan, tablă zincată, platformă din aluminiu, placă din aliaj de aur și alte materiale rare metale.

Industria aplicațiilor

Potrivit pentru oțel inoxidabil, oțel carbon, oțel aliat, cupru, alamă, oțel, oțel galvanizat, aliaj de nichel titan, aliaj de nichel crom și materiale metalice din aliaj de titan

Aplicație de tăiere cu laser pentru fibre:

metal cutting, electrical switch manufacturing, aerospace, food machinery, textile machinery,engineering machinery, locomotive manufacturing, agriculture and forestry machinery, elevator manufacture, special vehicles, household appliances, tools, processing, IT manufacturing, oil machinery, food machinery, diamond tools, welding, welding gear, metal materials, decoration advertising, laser surface treatment of foreign processing services, such as all kinds of machinery processing industry.

Imagini detaliate

	Nume:Corpul și accesoriile mașinii a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotoare CA și șofer Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizie Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Sursa laser fast speed,high precision cutting line, and smo

Nume:Corpul și accesoriile mașinii

a.600 ℃ tratament termic, răcire la 24 de ore în cuptor, sudare precisă cu protecție CO2, pentru a asigura 20 de ani de utilizare fără deformare.
b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice.
c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.

Nume:Servomotoare CA și șofer

Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o acțiune constantă, precisă și fiabilă.

Nume:Ghiduri liniare de precizie

Sistemul avansat de tăiere, puterea cu laser și mișcarea servo se potrivesc perfect, sunt importate un sistem de angrenare de înaltă precizie și unități de antrenare la cremalieră, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de procesare.

Nume:Cap de tăiere

Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.

Nume:Sursa laser

fast speed,high precision cutting line, and smo

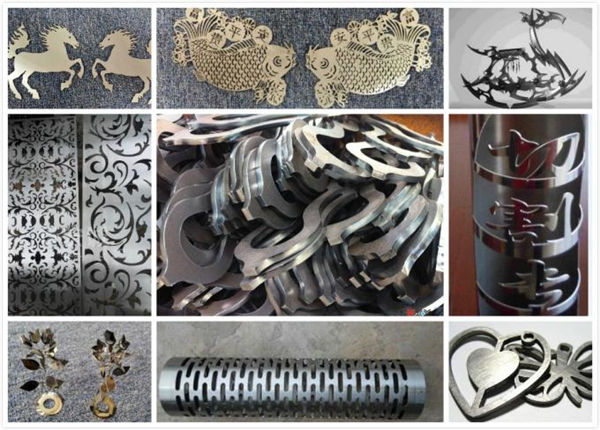

Eșantioane de tăiere

Serviciu pre-vânzare

1. tăiere liberă a eșantionului,

Pentru tăiere / testare gratuită a eșantionului, vă rugăm să ne trimiteți fișierul dvs. CAD, vom face aici tăierea și vom face videoclipuri pentru a vă arăta tăierea sau pentru a vă trimite eșantionul pentru a verifica calitatea tăierii.

2. Proiectare masina personalizata

În conformitate cu aplicația clientului, este posibil să revizuim mașina noastră în consecință pentru confortul și eficiența ridicată a producției.

Service după vânzare

#. In the processing of production, our professional technical engineers inspect the processing to ensure the quality of products
#. Every machine must be tested before delivery for 8 hours , all of them are absolutely qualified.
#. 18 months guarantee of the whole machine.
#. Main parts(excluding the consumables) shall be changed free of charge if there is any problem
during the warranty period.
#. Lifetime maintenance free of charge.
#. We will provide the consumable parts at an agency price when you need replacement.
#. Machine has been adjusted before delivery.
#. Our staff can be sent to your company to install or adjust if necessary

garanţie

a).1Year for the whole fiber laser cutting machine. (Man-made Damage is negotiated.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)

FAQ

Q1: Cum pot obține cea mai bună mașină pentru mine?
Ne puteți spune materialul dvs. de lucru, detaliile lucrării după imagine sau vedio, astfel încât să putem judeca dacă mașina noastră poate satisface nevoia dvs. sau nu. Atunci vă putem oferi cel mai bun model depinde de experiența noastră.

Q2: Este prima dată când folosesc acest tip de mașină, este ușor de folosit?
Vă vom trimite manual și ghid vedio în engleză, vă poate învăța cum să folosiți mașina. Dacă încă nu poți învăța cum să-l folosești, te putem ajuta prin software-ul de ajutor online „Teamviewer”. Sau putem vorbi prin telefon, e-mail sau alte modalități de contact.

Î3: Dacă mașina are probleme în locul meu, cum aș putea face?
Am putea să vă trimitem piese gratuite în perioada de garanție dacă mașinile au vreo problemă în urma „utilizării normale”.

Q4: Vă aranjați expedierea pentru mașini?
Da, dragi clienți stimati, pentru prețul FOB sau CIF, vom aranja livrarea pentru dumneavoastră. Pentru prețul EXW, clienții trebuie să aranjeze expedierea de unul singur sau de către agenții lor.
