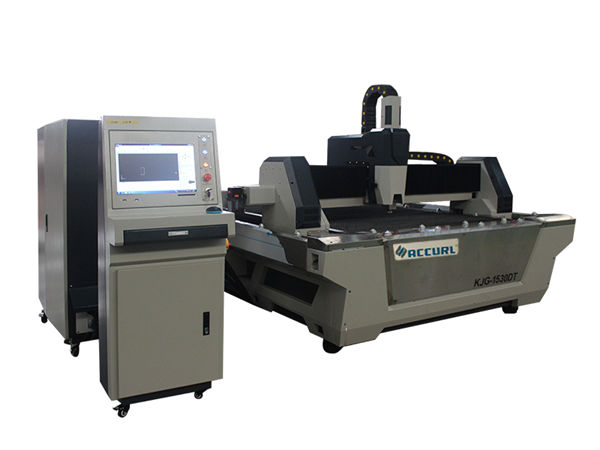

Masina de taiat laser cu fibra de cnc cu taietoare de tabla din otel inoxidabil cu masa de schimb

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii de ambalare: 1 * container 40GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	SS Upto 10mm, MS Upto 22cm
Tip laser ::	Fibră	CNC Sau Not ::	da
Mod de racire ::	Racirea apei	Software de control ::	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Locul de origine::	China
Număr de model::	TY-6020JB	Servicii post-vânzare furnizate ::	Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::	+ -0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Umiditate de lucru ::	5%-95%	Sursa laser:	Chinezesc sau importat
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	6000x2000mm

descrierea produsului

Mașină de tăiat cu laser din fibre din seria JB cu capac de protecție complet
Este potrivit în special pentru oțel inoxidabil, oțel carbon, placă zincată și așa mai departe.
Folosit pe scară largă în produse din tablă, structură din oțel, utilaje de precizie, piese auto, pahare, bijuterii,
plăcuță de nume, publicitate, artizanat, electronică, jucării, ambalaje și alte industrii

Caracteristici principale ale mașinii de tăiat cu laser cu fibre

Corpul mașinii:
1. Corpul mașinii Taiyi cu structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

Specificație

Mediu sursă laser	Fibră
Interval de tăiere (L * W)	6000 mm × 2000 mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Tabel de referință pentru grosimea tăierii

Putere laser	Grosime maximă de tăiere
Putere laser	Oțel carbon (mm)	Oțel inoxidabil (mm)	Aluminiu (mm)	Alamă (Mm)
800W	8	3	1	1
1000W	12	4	2	2.5
1500W	14	5	4	3
2000W	16	6	5	4
3000W	22	10	6	8
Deasupra parametrului numai pentru referință

Materiale aplicate

Oțel inoxidabil, oțel carbon, oțel aliat, oțel siliconic, oțel arc, placă galvanizată, placă murat, placă de aramă, placă de cupru, placă de aluminiu, etc.
Avantajele mașinii de tăiat cu laser cu fibre
1. Comparați cu laserul tradițional, laserul cu fibre este mai mult pentru protecția mediului:
2. Consumul de energie mult mai scăzut: eficiența de conversie fotoelectrică a laserului cu fibre de 15 ori mai mare decât laserul tradițional.
3. Calitate mai mare la fața locului: sursă laser cu un singur modul
4. Consum redus: Piesele de schimb sunt doar lentile de protecție și duză. Consum electric de la 6KW la 16KW cu putere laser diferită.
5. Automatizare ridicată: adoptă controlul digital, putem importa fișierul din CAD AUTO în software-ul de tăiere direct. Orice artefacte pot fi tăiate, în plus, există o funcție inteligentă de compus, astfel puteți economisi costurile materiei prime în cea mai mare măsură.
6. Eficiență de tăiere ridicată: Datorită proprietăților de transmitere a laserului, mașina de tăiat cu laser a echipat mai multe seturi de banc de lucru CNC pentru a realiza controlul numeric. Trebuie doar să schimbați programul CNC pentru a tăia diferite forme, precum și pentru tăiere bidimensională și tăiere tridimensională.

Imagini detaliate

	Nume:Corpul mașinii și accesoriia.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

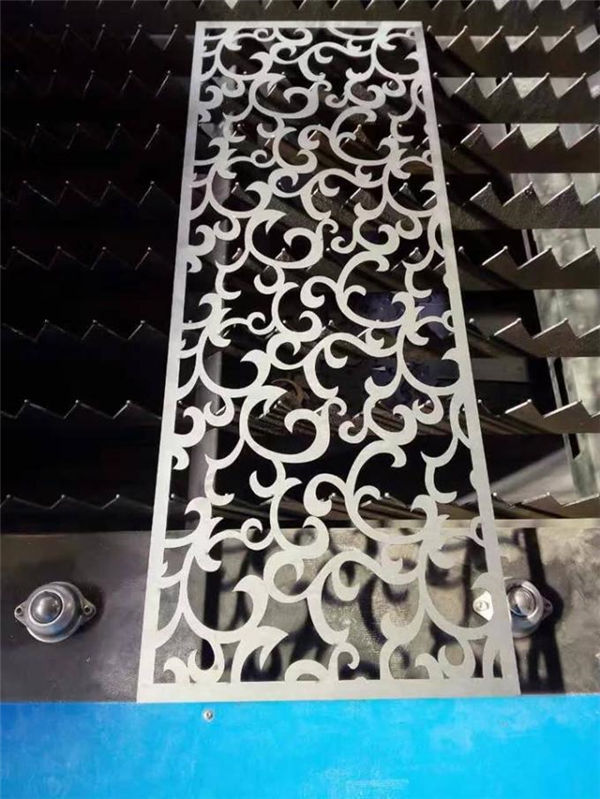

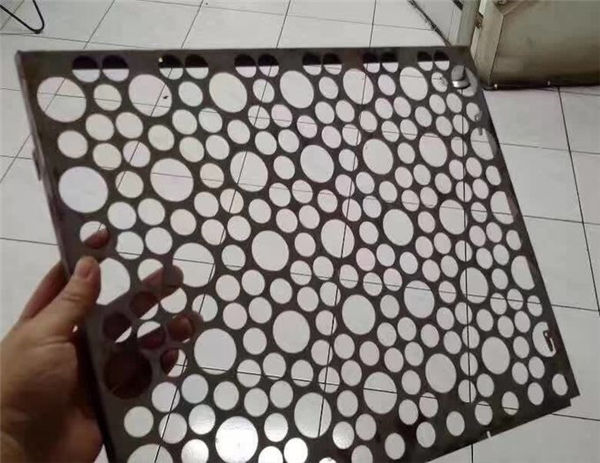

Eșantioane de tăiere

Instruire

Serviciul post-vânzare, de la instruire la instalarea mașinii (3 căi):
1. Instrucțiunea video și a utilizatorului în limba engleză pentru a fi oferită pentru instalare, operare, întreținere și fotografiere de probleme și ghid tehnic care va fi oferit de e-mail, fax, telefon / whatsapp / skype // și așa mai departe, când vă întâlniți unele probleme de instalare, utilizare sau reglare.
2. Compania dvs. poate aranja tehnologul să vină din fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 3-5 zile, conținutul de formare este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Semnificația parametrilor panoului de control și a software-ului, setarea intervalului de parametri
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare.
3.Serviciu de instruire în interior la ușă. viza, cheltuielile de călătorie și cazarea vor fi contra costului clientului. Este mai bine să aranjați un traducător pentru ambii ingineri în perioada de pregătire. Timp de antrenament: 3-5 zile.

garanţie

a) .1 Anul pentru întreaga mașină (se negociază daunele produse de om.).
b) .Sursa sursă de garanție 2 ani garanție
c). Întreținere permanentă și furnizare piese de schimb
d) .Formare gratuită pentru personalul operațional. (inginerul poate pleca în străinătate este negociat.)
