mașină de tăiat cu laser cu fibre de precizie de dimensiuni mici, poziționare automată de 800 watt

Detalii produs

Certificare: ISO9001: 2008

Condiții de plată și expediere:

Cantitate minimă de comandă: 1 unitate

Preț: negociere

Detalii despre ambalaj: Husa din lemn

Timp de livrare: 7-15 zile

Capacitate de aprovizionare: 2000 de unități pe lună

Descrierea detaliată a produsului

Numele produsului:	Mașină de tăiat cu laser de înaltă precizie 5050 de dimensiuni mici	Putere laser:	300w La 800w
Zonă de muncă:	500 * 500mm	Viteza maximă de mișcare:	60m / min
Precizia poziționării:	± 0,01-0,03	Alimentare cu pulbere:	3 × 380V ± 10% 220V ± 10%
Pachet:	Carcasă din lemn	garanţie:	1 an

Acest model adoptă banc de lucru liniar de înaltă precizie, de mare precizie, viteză rapidă; opțional poziționare automată CCD de înaltă precizie, calibrare automată. Întregul proces controlat prin software automat de computer, interfața software feedback-ul în timp real, înțelegerea la timp a stării procesării, programul de procesare fără contact, fără stres și deformare mecanică, operare simplă, precizie de tăiere ridicată.

1, Practic nou tip de brevet integrat proiectare, se pot potrivi cu diferite tipuri sau producători de sursă laser, structură compactă fiabilă, sigură, practică și rezonabilă.
2, folosind o platformă de marmură optică, proiectare cadru anti-vibrații, potrivit pentru mișcări de mare viteză, stabilitate ridicată.
3, de înaltă precizie, cu banc de lucru liniar cu motor complet, viteza este rapidă; poziționarea vizuală precisă a zonei de lucru este opțională, calibrarea automată a preciziei.
4, controlul integrat multifuncțional, cercetarea și dezvoltarea independentă a software-ului de brevet, controlul automat al software-ului în procesare, interfața software feedback-ul în timp real, care arată toate funcțiile și toate părțile de stare de procesare; modul de procesare fără contact, fără eforturi și deformări mecanice.

configurație

^#	^Articol	^{Specificație}	^Marca	^Remarca
¹	^{Sursa laser}	^800W	^Maxphotonics
²	^{motor liniar}
³	^{Gratare optică}	^{rezoluție 0,5μm}	^Spania
⁴	^{Conducător auto}		^servotronix
⁵	^{Axa Z Grupul modulului cu șuruburi}
⁶	^{Cap de tăiere cu laser}	^BT230
⁷	^{Șină de ghidare liniară de precizie}		^Hiwin
⁸	^Marmură	^{18001350200}	^Shandong
⁹	^{Capac de organ}	^Standard
¹⁰	^{Material de prelucrare}	^Standard		^{aviație-aliaj de aluminiu}

Parametru

^{Dimensiunea de lucru}		^{500 x 500 (mm)}
^{Max. Accelerare}		^1,2g
^{X AXIS}	^{Max. Viteza de mișcare}	^{60m / min}
	^Traseu	^500mm
	^{Precizia poziționării}	^{± 0.01mm}
	^{Precizia repetiției}	^{0,004mM ±}
^{Y AXIS}	^{Max. Viteza de mișcare}	^{60m / min}
	^Traseu	^500mm
	^{Precizia poziționării}	^{± 0.01mm}
	^{Precizia repetiției}	^{0,004mM ±}
^{Z AXIS}	^Traseu	^100mm

Conditii de lucru

¹	^{Temperatura de lucru}	^{-10 ℃ ~ 45 ℃}
²	^{Umiditate relativă}	^{＜ 90% fără condensator}
³	^{Mediu inconjurator}	^{Ventilație bună, fără vibrații}
⁴	^{Alimentare electrică}	^{3 × 380V ± 10% 220V ± 10%}
⁵	^{Frecvența de putere}	^50Hz

4. Propunere de mașină
4. 1 Rack-ul Mașinii adoptă structura de marmură și sistemul de tăiere cu laser CNC din SUA. Cu proiectare integrată, prin procesarea mașinii de frezat pe pod, astfel încât mișcarea să fie precisă. Sistem de conducere motorie liniară, interfață prietenoasă și funcționare stabilă pe termen lung.

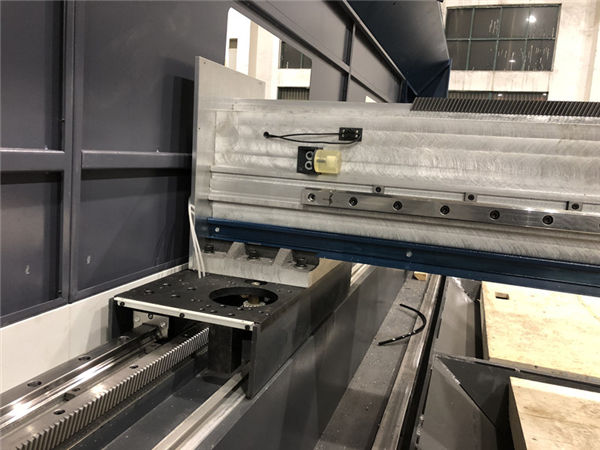

Șină de ghidare liniară de precizie adoptată THK Japonia, cu precizie ridicată, abraziune scăzută și ușor de montat sau schimbat.4. 2 cap de tăiere cu laser
BT230 (Raytools, marca Elveția) cap de tăiere cu laser cu sistem de focalizare automată. Poate preveni deșeurile de materiale de la tăierea distorsiunilor. Sticla de protecție poate păstra și proteja costul scăzut al pieselor optice importante din interiorul capului de tăiere. Sistemul de focalizare automată este potrivit pentru prelucrarea plăcilor metalice neplate. În combinație cu lasere de înaltă calitate, BT230 poate fi utilizat pe scară largă în industria ceramică, medicală, semiconductor și în alte industrii.

^Articol	^Parametru
^colimare	^100mm
^concentra	^125mm
^{diafragma optică}	^25mm
^{duză (single)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0mm}
^{materiale pentru lentile}	^cuarţ
^{dop de fibră}	^QBH
^{Presiune auxiliară}	^{Max. 20bar}
^greutate	^{~ 1.5 kg}

Sistem de control

Utilizarea funcționării profesionale a calculatorului industrial industrial, interfața grafică, ușor de utilizat, software-ul profesional de control al tăierii poate proiecta în mod liber o varietate de grafică și text, procesare în timp real, suport CAD, CorelDraw și alte programe profesionale de mapare profesională.
. Operație de control industrial computer de înaltă calitate
. Sistem de tăiere CNC extrem de eficient, ușor de utilizat
. Funcția de urmărire automată a axei Z

Afișarea aplicațiilor

Aplicat la diverse tăieri și perforare de foi metalice și alte tipuri de prelucrare cu laser, cum ar fi feronerie, componente electronice pentru consumatori, diverse instrumente, prelucrare industrială a tablelor; tăiere cu precizie și găurire pentru diverse materiale metalice.
