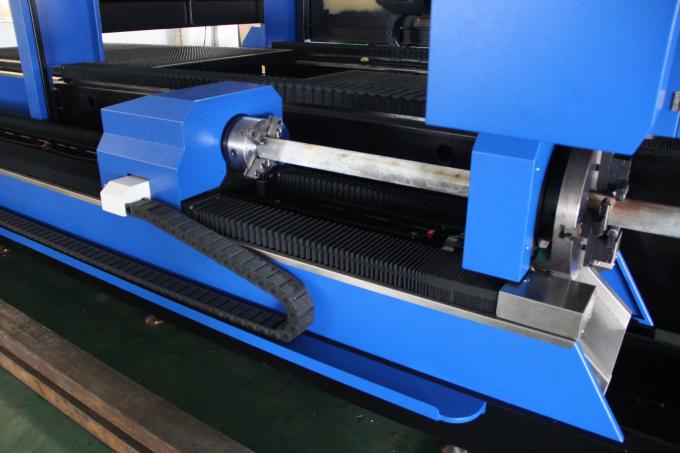

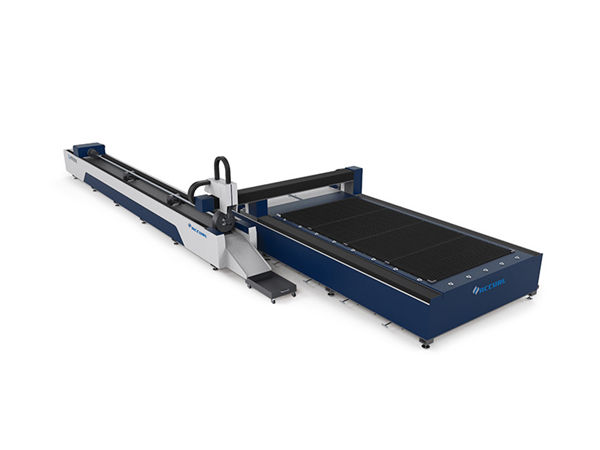

tuburi metalice 3d mașină de tăiat cu laser / mașină de tăiat țevi auto

Detalii produs

Certificare: CE
Condiții de plată și expediere:
Cantitate minimă de comandă: 1 Set
Preț negociabil
Detalii despre ambalaj: 1 * container 20GP
Timp de livrare: 30 zile
Condiții de plată: L / C, D / A, T / T, D / P, Western Union, L / C
Capacitate de aprovizionare: 50 seturi pe lună

Descrierea detaliată a produsului

Aplicație ::	Toate materialele metalice	Grosime de tăiere:	SS Upto 10mm, MS Upto 22cm
Tip laser ::	Fibră	CNC Sau Not ::	da
Mod de racire ::	Racirea apei	Software de control ::	Cypcut
Format grafic acceptat:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Locul de origine::	China
Număr de model::	TY-3015DG	Servicii post-vânzare furnizate ::	Ingineri disponibili pentru mașini de service de peste mări
Precizia repetării ::	+ -0.03mm	Temperatura de Operare::	0 ° C-45 ° C
Umiditate de lucru ::	5%-95%	Gama de procesare:	20-130mmx3000mm
Voltaj::	AC380V ± 10% 50 HZ (60 HZ)	Zona de tăiere:	Standard 3000 * 1500mm, mai mare poate fi personalizat

Corpul mașinii

1. Corpul nostru de mașină cu o structură de oțel de 8 mm, tratament termic de 600,, sudare precisă, pentru a vă asigura 20 de ani de utilizare fără deformare.
2. Gantry cu turnare din aliaj de magneziu, stabilitate puternică fără deformare, mișcare rapidă.
3. Sistemul de fumat de zonare de mare eficiență de pe ambele părți ale corpului mașinii, strângere puternic de praf și colectarea fumatului, va reduce daunele lucrătorului.
4. Importator reductor de flanșă de precizie și servomotor, viteză de rulare rapidă.
5. 70 de lame și 6 bare de glisare pe patul mașinii, cu lame închise pentru a reduce avertizarea mașinii, bare de glisare care lucrează cu buteliile pentru a încărca și descărca foile cu ușurință.
6. Cutia de încărcare flexibilă poate fi opusă față și ambele părți, ceea ce este convingător pentru starea de lucru a mașinii.

Avantajul mașinii de tăiat cu laser cu fibre

1) Calitate excelentă a fasciculului: diametru de focalizare mai mic și eficiență ridicată a muncii, calitate ridicată.
2) Viteză mare de tăiere: viteza de tăiere este mai mare de 60m / min
3) Funcționare stabilă: Adoptarea celor mai importante lasere din fibre de import din lume, performanțe stabile, piese cheie pot
ajunge la 100.000 ore;
4) Eficiență ridicată pentru conversia fotoelectrică: comparați cu mașina de tăiat cu CO2 CO2,
mașina de tăiat cu laser cu fibre are de trei ori eficiența conversiei fotoelectrice
5) Cost redus și întreținere scăzută: Economisiți energie și protejați mediul. Rata de conversie fotoelectrică
este de până la 25-30%. Consum redus de energie electrică, reprezintă doar aproximativ 20% -30% din laserul CO2 tradițional
masina de debitat. Transmisia liniei de fibre nu necesită reflectarea lentilelor, economisind costurile de întreținere;
6) Operații ușoare: transmisie de linii de fibre, fără ajustare a căii optice;
7) Efecte optice super flexibile: design compact, cerințe de fabricație ușor de flexibil.

Specificație

Mediu sursă laser	Fibră
Interval de tăiere (L * W)	3000 mm × 1500 mm
Z cursa axei Z	250 mm
Max. viteza de poziționare	120 m / min
X, axa Y max. accelera viteza	1,0g
Forma de răcire	Racirea apei
Lungimea de undă laser	1070nm
Puterea de ieșire a sursei laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Opțional)
Min. tăiere gol	≤ 0,1 mm
Precizia de poziționare a punților X, Y și Z	± 0,03 mm
Precizia de poziționare repetată a punților X, Y și Z	± 0,01 mm
Grosimea materialului de tăiat (în funcție de material)	0,2 - 25 mm
Model de șofer	Servomotor importat
Cerință de putere	380V, 50/60 Hz
Temperatura de lucru	0-45 ℃
Timp de lucru continuu	24 de ore
Greutatea mașinii	Aproximativ 12000 Kgs
Nivelul total de protecție a sursei de alimentare	IP54

Imagini detaliate

	Nume: Corpul mașinii și accesorie.600 ℃ tratament termic, răcire 24 de ore în cuptor, sudare precisă pentru protecția CO2, pentru a vă asigura 20 de ani de utilizare fără deformare. b Axele X / Y / Z sincrone: Axa Z poate rula 150 mm, potrivit pentru tăierea multor varietăți de foi metalice. c. Înalta calitate garantează durabilitatea și întreținerea mai ușoară.
Nume:Servomotor și șofer cu curent alternativ Servomotorul importat (axa Y condusă de două servo-motoare) împreună cu reductorul planetar sofisticat asigură o conducere constantă, precisă și fiabilă.
	Nume:Ghiduri liniare de precizieSistem de tăiere avansat, puterea laserului și mișcarea servo se potrivesc perfect, se importă un sistem de angrenare și unități de creștere de înaltă precizie, o masă dublă de lucru schimbabilă, pentru a asigura o viteză și o precizie mai mari de prelucrare ..
Nume:Cap de tăiere Capul de tăiere fără contact are funcția de urmărire automată a înălțimii și anti-coliziune, ceea ce îmbunătățește considerabil viteza de tăiere, netezimea și precizia de tăiere sub aceeași putere de ieșire. Într-un cuvânt, eficiența de tăiere poate fi crescută.
	Nume:Viteză rapidă cu sursă laser, linie de tăiere de înaltă precizie și tăiere lină

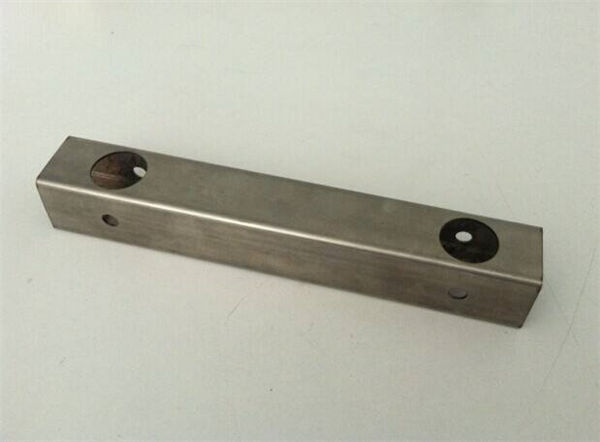

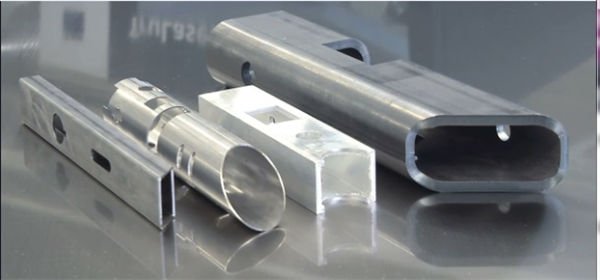

Eșantioane de tăiere

Instruire

După semnarea contractului, compania dumneavoastră poate aranja ca tehnologul să vină la fabrica noastră pentru a învăța cunoștințele de bază despre echipamente și esențiale de funcționare, timp suficient de pregătire aproximativ 1-3 zile, conținutul instruirii este următorul:
a) Pregătire comună pentru software de desen;
b) proceduri de instruire la pornire și oprire;
c) Importanța parametrilor panoului de control și a software-ului, setarea intervalului de parametri;
d) Curățarea și întreținerea de bază a mașinii;
e) Depanarea comună a problemelor hardware;
f) Atenție la funcționare
